1　KGX-PI型（二級）跑偏傳感器為礦用本質安全型設備，適用于煤礦井下有瓦斯、煤塵爆炸性氣體的環境中，與KJ2002型可編程電控裝置配套，作皮帶輸送機皮帶跑偏檢測保護，也可用于地面、礦山、選煤廠、水泥廠、電廠、港口等皮帶輸送機或其它設備配套使用。
2　使用環境條件
　a. 海拔高度：　不超過+2000m，不低于-2000m
　b. 環境溫度：　-20℃～+60℃
　c. 環境相對濕度：　不大于95%（25℃時）
　d. 含有爆炸性氣體和煤塵的環境中
　e. 無強烈振動和沖擊的地方
　　f. 無破壞金屬和絕緣體材料的腐蝕性氣體環境中
　g. 能防止污水及其它有害液體侵入的地方
3　主要技術參數
　　⑴ 防爆型式：　礦用本質安全型，ExibI（150℃）
　　⑵ 外殼防護等級：　IP54
　⑶ 觸點容量：　AC380V、DC220V，5A（煤礦井下使用時必須與本安電源連接！）
　⑷ 觸點動作時軸輥擺動角度：第一級25°；第二級35°
　⑸ 軸輥擺動方向：　任意方向（360°轉向）
　⑹ 信號輸出：　無電位觸點，兩常開，兩常閉
　⑺ 出線口數量：　2個，允許電纜外徑11mm
　⑻ 重量：　3kg

4　工作原理
跑偏傳感器分別安裝于皮帶輸送機機頭部與機尾部兩側的機架上。跑偏傳感器軸輥在正常狀態下（無跑偏時），軸輥與皮帶邊緣線正交（垂直），兩者間距離大約在5cm。當皮帶因偏載而發生跑偏時，皮帶與軸輥相互摩擦，并迫使軸輥發生偏移，當軸輥擺動角≥25°時，第一級微動開關動作，發出預警信號，當軸輥擺動角≥35°時，第二級微動開關動作，切斷皮帶輸送機控制回路停機或向監控站發出跑偏故障信號。當故障排除后，跑偏傳感器軸輥又恢復到正常狀態。電氣原理圖如圖10-1所示。



5　安裝及使用注意事項
　a. 跑偏傳感器安裝必須牢固，軸輥向皮帶方向內傾30°，且與皮帶邊緣線正交（垂直），調整軸輥高度，應使皮帶邊緣線置于軸輥中部，軸輥與皮帶邊緣間距離≥5cm。
　b. 軸輥最大擺動角為45°，使用時不可用強力使軸輥擺動角度過大，否則會損壞傳感器限位機構。
6　外形和安裝尺寸
如圖10－2所示。

7　訂貨須知
　a. 應注明要貨單位、要貨型號、規格、數量及到站名稱。
　　b. 請在訂貨時寫明企業稅號和開戶行、帳號及地址、電話。

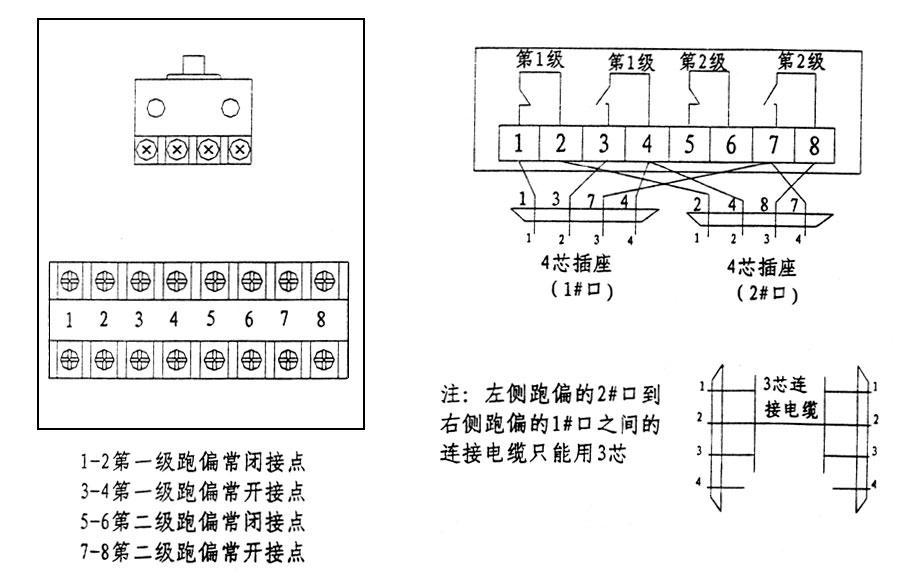

圖10-1　KGX-PI原理圖　　         　　

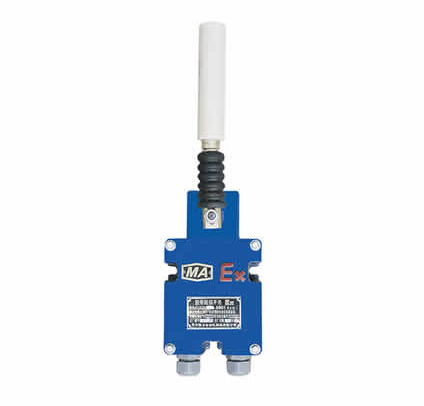

圖10-2　KGX-PI外形圖
