JHFP系列兩級跑偏開關型號：JHFP-12-30兩級跑偏開關 JHFP-10-45兩級跑偏開關 JHFP-20-35兩級跑偏開關

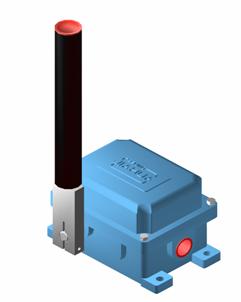

JHFP型兩級跑偏開關
一、概述
JHFP型兩級跑偏開關適用于檢測帶式輸送機膠帶的偏離和扭曲，防止由此造成的膠帶邊緣的磨損或物料的脫落。開關具有兩級動作功能，一級動作用于報警，二級動作用于停機。
本機性能可靠，防護性好，廣泛應用于冶金、電力、煤炭、化工、港口及水泥等行業，是帶式輸送機重要的保護設備。
隔爆型兩級跑偏開關適用于煤礦井下有瓦斯、煤塵爆炸危險的環境。

二、技術參數

1.環境溫度 -20℃～60℃
2.相對濕度 ≤95%
3.大氣壓力 80～106MPa
4.輸出接點 兩常開兩常閉兩組接點
5.接點容量 AC250V 15A AC500V 10A (阻性負載)
6.絕緣電阻 100MΩ
7.耐 壓 1000V AC、50/60Hz、1min
8.立輥動作角度

9. 作 用 力 20N～37N
10.防護等級 IP65
11.防爆形式 ExdⅠ
12.壽 命 10萬次
三、工作原理
當運行中的膠帶發生偏離或扭曲時,則擠壓跑偏開關的立輥，并使之偏移，如偏移大于一級轉換角度時，輸出一組報警信號；若繼續偏移大于二級轉換角度時，則輸出一組停機信號。一級開關轉換信號可接入跑偏自動調整裝置，用于校正膠帶的偏移和扭曲。故障排除后，立輥自動復位。

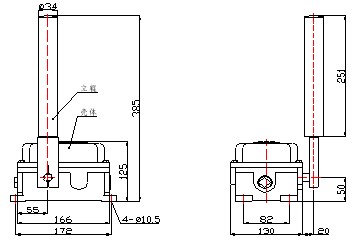

JHFP型跑偏開關結構見圖一

四.安裝與接線
1.跑偏開關成對安裝在膠帶兩側機架上，每間隔25～35m安裝1對。通常在傳送帶的頭部和尾部各用一對。
2.將安裝支架焊在膠帶兩側機架上，再將跑偏開關固定在支架上，安裝后應滿足下述條件：
a.立輥軸線與膠帶平面垂直，立輥母線與膠帶邊緣距離L=50～80mm。
b.膠帶位于立輥下端1/2～1/3處。

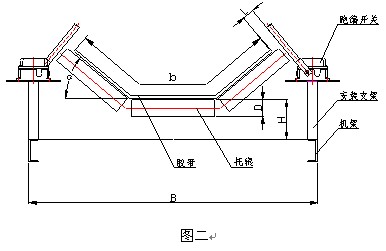

安裝方式見圖二



3.接線：打開上蓋，按圖三標識接線，接線后蓋好上蓋。注意上蓋和接線口的密封。
五.購貨須知
我公司配作安裝支架，可單獨定購。請按安裝示意圖要求提供機架寬度B膠帶寬度b槽角α及中心高H。
