BX5700為自動復位型拉繩開關。防護等級達到IP67，能完全防止粉塵的進入和水流侵蝕。開關安裝于皮帶輸送機兩側，用鋼絲繩把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，輸送機停止運行。松開鋼絲繩，開關觸點自動恢復到原始設定位置。
Fischer拉繩開關采用國際領先的雙軸承傳動結構，避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長開關使用壽命。
此開關具有操作方便，不需要人為看管的特點。

安裝方式：
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在安裝支架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ3的涂塑鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關復位的影響，每隔2.5m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）


保養和注意事項：

1、布線時使用外徑為8~12mm的電纜
2、開關內裝有兩個微動開關，接線時確定所需要的端子
3、本產品出廠前已調整完檢測角度，若需調整請確認微動開關動作是否正常
4、拉繩開關控制桿若附著大量的灰塵或者凝固是要及時清理

應用行業：
BX5700自動復位型拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等領域的各種專門從事散料輸送的輸送設備。如常規皮帶輸送機 ，往復式輸送機 ，群邊式給料輸送機 ，斗式輸送機 ，包裝生產線 ，堆料/取料系統，起重機，挖掘機，輪船裝卸系統 ，水平給料機等

BX5700自動復位型拉繩開關

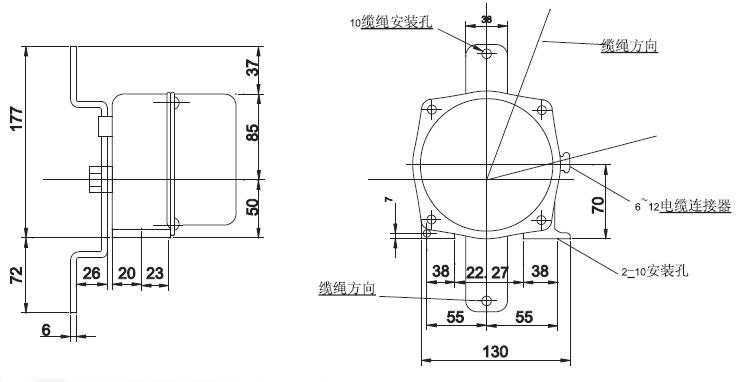

BX5700拉繩開關外形圖
