礦用本安型煤位傳感器說明書

礦用本安型煤位傳感器

概述

本安型煤位傳感器適用于煤礦井下有煤塵、瓦斯爆炸危險環境中，作為主井煤倉和膠帶運輸機系統中，檢測煤位、溜槽堵塞及煤的干濕程度，控制膠帶運輸機及給煤機的起停和灑水、除塵、降溫等作業。

結構特點

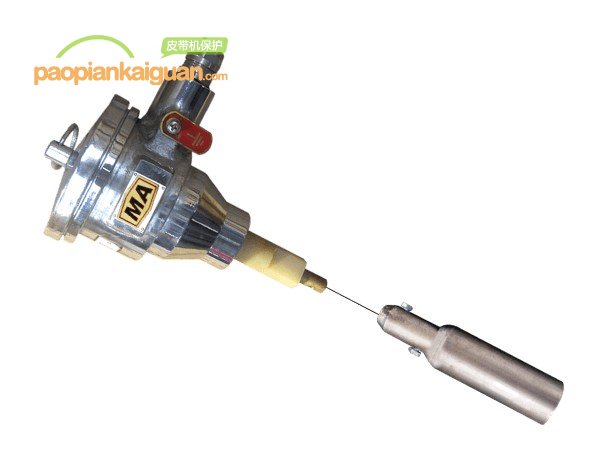

由于電極探頭采用不銹鋼重錘式結構，因此結構緊湊，堅固耐用，安裝方便，使用靈活，性能穩定。本產品由不銹鋼重錘式電極探頭、不銹鋼鋼絲繩和本安控制電路接線盒等組成。接線盒里放電路板和接線端子，本安控制電路接線盒和電極探頭，防護等級：IP54。

工作原理

當應用在煤倉煤位時，本安電源給本安控制電路接線盒輸入DC24V，并將本安控制電路接線盒外殼與煤倉壁連接，將電極探頭固定在適當位置上，當煤倉中的煤觸及相應高度位置的電極探頭時與本安電路控制信號輸入端構成回路，經電路轉換，輸出控制信號。當傳感器用于溜槽上時，本安電源給本安控制電路接線盒輸入DC24V，并將本安控制電路接線盒外殼與溜槽連接，當煤等物料發生堵塞時，煤等物料就會出現異常增高的堆料現象，此時當煤等物料觸及到電極探頭時，電極通過煤的煤阻與檢測電路形成檢測信號回路，其信號傳送、轉換、控制等過程與應用在煤倉煤位時相同。
當傳感器安裝在膠帶運輸機上作為煤干濕檢測時，本安電源給本安控制電路接線盒輸入DC24V，并應將本安控制電路接線盒外殼接地，將電極探頭固定在皮帶上方適當位置，當膠帶機上有煤并運行時，當煤較干燥時，兩電極間的煤阻增高，當煤阻大于15M 時，內部控制電路無輸出。如果煤濕度較高，且煤阻小于15M 大于100K 時，內部信號檢測電路將會動作，此時輸出控制信號。
